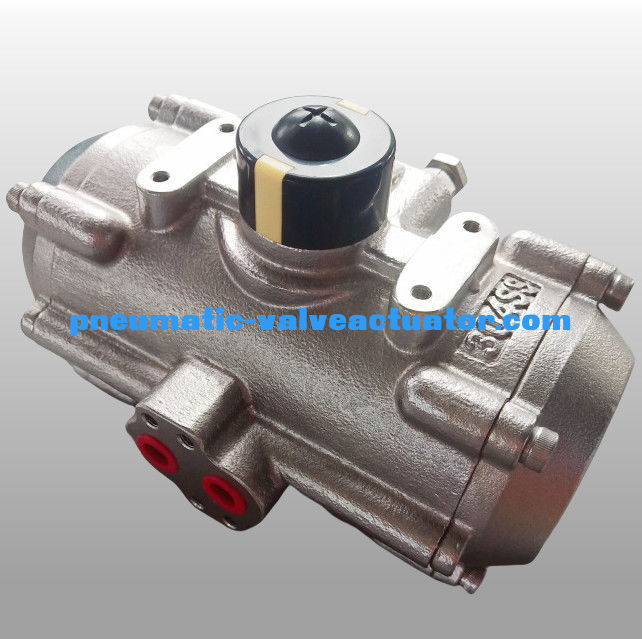

Akturator baja tahan karat Efek ganda Efek sederhana Pneumatic Actuator Control Valves
Pneumatic actuator
| Bahan |
SS304, SS316 |
| Sudut Rotasi |
0 ~ 90 derajat |
| Struktur |
penggerak putar rack dan pinion |
| Tekanan Kerja |
2 ~ 8bar |
| Pengolahan Permukaan |
Hard anodizing |
| Suhu Kerja |
Suhu normal: -20oC ((-4°F) ~ 80oC (+176°F);
Suhu tinggi: -15oC ((+5°F) ~ 150oC (+302°F);
Suhu rendah: -40oC ((-104°F) ~ 80oC (+176°F). |
| Hubungan |
NAMUR, ISO5211 dan DIN3337 |
| Aplikasi |
katup bola, katup kupu-kupu, dan mesin putar |
| Warna cangkir |
abu-abu, hitam, biru langit, biru gelap, merah, oranye |
Mesin penggerak pneumatik dari stainless steel
Aktuator seri SS mengambil ketahanan korosi ke ekstrim dengan semua fitur teknik hebat yang membedakan kami dari pesaing.Aktuator stainless steel kami sesuai dengan standar ISO yang membuat otomatisasi katup mudah dan hemat biaya.Melalui penelitian pengembangan dan desain, aktuator pneumatik seri AT menggabungkan bahan teknologi terbaru dan ide inovatif.
Kesesuaian penuh dengan spesifikasi terbaru: ISO5211, DIN3337 dan VDINDE-3854, NAMUR.
Badan aluminium intensitas tinggi memiliki permukaan internal yang diasah dilapisi dengan oksigenasi anode keras untuk umur panjang.
Konstruksi yang sangat kompak dan modern bersama dengan spesifikasi multi membuat pilihan baik ekonomis dan menguntungkan.
Semua permukaan bertindak mengadopsi bantalan berkualitas tinggi yang menghasilkan gesekan rendah, umur siklus yang tinggi, dan tidak ada kebisingan
Dua baut penyesuaian stroke eksternal yang independen dapat dengan mudah dan tepat menyesuaikan ± 5° di kedua arah terbuka dan dekat.
Aktuator garis besar yang sama memiliki mode fungsional double acting dan single acting (Spring -Return).
Multi fungsi indikator dengan NAMUR nyaman untuk pemasangan aksesoris.
Musim semi beban pra-dikompresi nyaman untuk pemasangan yang aman dan prosedur merobohkan.
Piston dan tutup ujung aluminium die-casting memiliki intensitas tinggi dan berat ringan.
Bahan O-ring yang berbeda tersedia untuk suhu tinggi dan rendah.
Katup solenoid mudah dipasang tanpa papan penghubung.
Pneumatic rotary actuator banyak digunakan dalam katup bola dan katup kupu-kupu.
Biaya rendah, desain kompak, umur kerja yang panjang.
Jenis aktuator pneumatik: bertindak tunggal (kembali pegas) atau bertindak ganda.
Warna: oranye, biru, hitam, abu-abu gelap. kami menerima warna dan merek OEM.
Tekanan kerja aktuator pneumatik: 0,3 ~ 0,8MPa
Koneksi bagian bawah: ISO 5211
Standar katup solenoid: Namur
Aksesoris aktuator pneumatik: kotak saklar batas, katup solenoid, posisier.
Dimensi Aktuator Pneumatik
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Koneksi udara |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16 × 25 |
M20×25 |
NAMUR G1/2" |
Aplikasi produk
AT seri Pneumatic Actuator terbuat dari piston ganda yang didorong oleh rak dan pinion. Ada dua model.yang bisa sesuai dengan berbagai mudah terbakar, korosif, berdebu, medan magnet yang kuat, radiasi, getaran lingkungan korosif dalam ruangan atau luar ruangan.
Kontrol otomatis di bidang tenaga listrik, petrokimia, metalurgi, minyak bumi, gas, kota, konstruksi, drainase, industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, arsitektur,obat, makanan, gas, penelitian ilmiah, dll.
