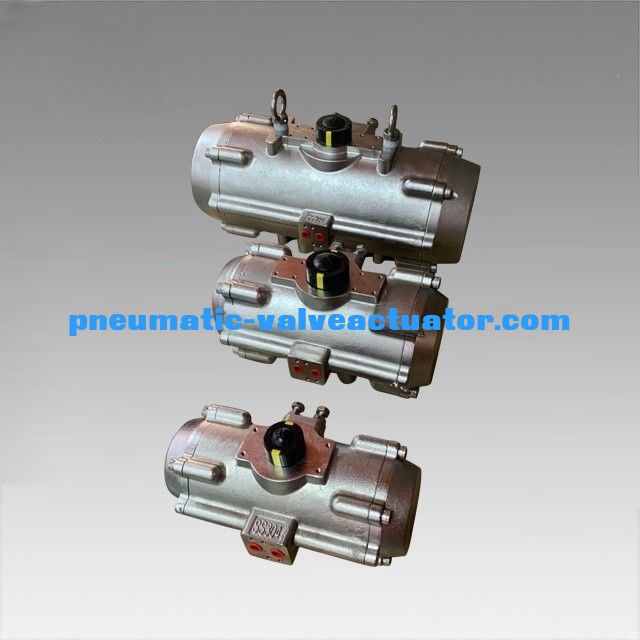

Pneumatic Actuator Double Action Single Action Control Valves dari stainless steel
Pneumatic actuator
| Bahan |
SS304, SS316 |
| Sudut Rotasi |
0 ~ 90 derajat |
| Struktur |
penggerak putar rack dan pinion |
| Tekanan Kerja |
2 ~ 8bar |
| Pengolahan Permukaan |
Hard anodizing |
| Suhu Kerja |
Suhu normal: -20oC ((-4°F) ~ 80oC (+176°F);
Suhu tinggi: -15oC ((+5°F) ~ 150oC (+302°F);
Suhu rendah: -40oC ((-104°F) ~ 80oC (+176°F). |
| Hubungan |
NAMUR, ISO5211 dan DIN3337 |
| Aplikasi |
katup bola, katup kupu-kupu, dan mesin putar |
| Warna cangkir |
abu-abu, hitam, biru langit, biru gelap, merah, oranye |
Pernyataan penggunaan dan pemilihan aktuator pneumatik seri AT
Melalui penelitian pengembangan dan desain, aktuator pneumatik seri AT menggabungkan bahan teknologi terbaru dan ide inovatif.
Kesesuaian penuh dengan spesifikasi terbaru: ISO5211,DIN3337 dan VDINDE-3854,NAMUR
Aluminium ekstrusi intensitas tinggitubuh memilikiyang diasahpermukaan internaldilapisi dengan oksigenasi anode keras untuk umur panjang.LowKoefisiendari gesekan dan cepatkinerja.
Sangat kompak dandimodernisasi konstruksi bersama dengan spesifikasi multi membuatpilihan yang ekonomis dan menguntungkan.
Semua permukaan bertindak mengadopsi bantalan berkualitas tinggiHasilnyadengan gesekan rendah, umur siklus tinggi, dan tidak ada kebisingan
Dua pukulan eksternal independenpenyesuaianbaut dapat dengan mudah dan tepat menyesuaikan ±5°di kedua arah terbuka dan dekat.
Aktuator garis besar yang sama memiliki mode fungsional double acting dan single acting (Spring -Return).
Multi fungsi indikator dengan NAMUR nyaman untuk pemasangan aksesoris.
Musim semi beban pra-dikompresi nyaman untuk pemasangan yang aman dan prosedur merobohkan.
Piston dan tutup ujung aluminium die-casting memiliki intensitas tinggi dan berat ringan.
Bahan O-ring yang berbeda tersedia untuk suhu tinggi dan rendah.
Solenoidkatup mudah dipasang tanpa papan penghubung.
Pneumatic rotary actuator banyak digunakan dalam katup bola dan katup kupu-kupu.
Biaya rendah, desain kompak, umur kerja yang panjang.
Jenis aktuator pneumatik: bertindak tunggal (kembali pegas) atau bertindak ganda.
Warna: oranye, biru, hitam, abu-abu gelap. kami menerima warna dan merek OEM.
Tekanan kerja aktuator pneumatik: 0,3 ~ 0,8MPa
Koneksi bagian bawah: ISO 5211
Standar katup solenoid: Namur
Aksesoris aktuator pneumatik: kotak saklar batas, katup solenoid, posisier.
Dimensi Aktuator Pneumatik
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Koneksi udara |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16 × 25 |
M20×25 |
NAMUR G1/2" |
Aplikasi produk
AT seri Pneumatic Actuator terbuat dari piston ganda yang didorong oleh rak dan pinion. Ada dua model.yang bisa sesuai dengan berbagai mudah terbakar, korosif, berdebu, medan magnet yang kuat, radiasi, getaran lingkungan korosif dalam ruangan atau luar ruangan.
Kontrol otomatis di bidang tenaga listrik, petrokimia, metalurgi, minyak bumi, gas, kota, konstruksi, drainase, industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, arsitektur,obat, makanan, gas, penelitian ilmiah, dll.
