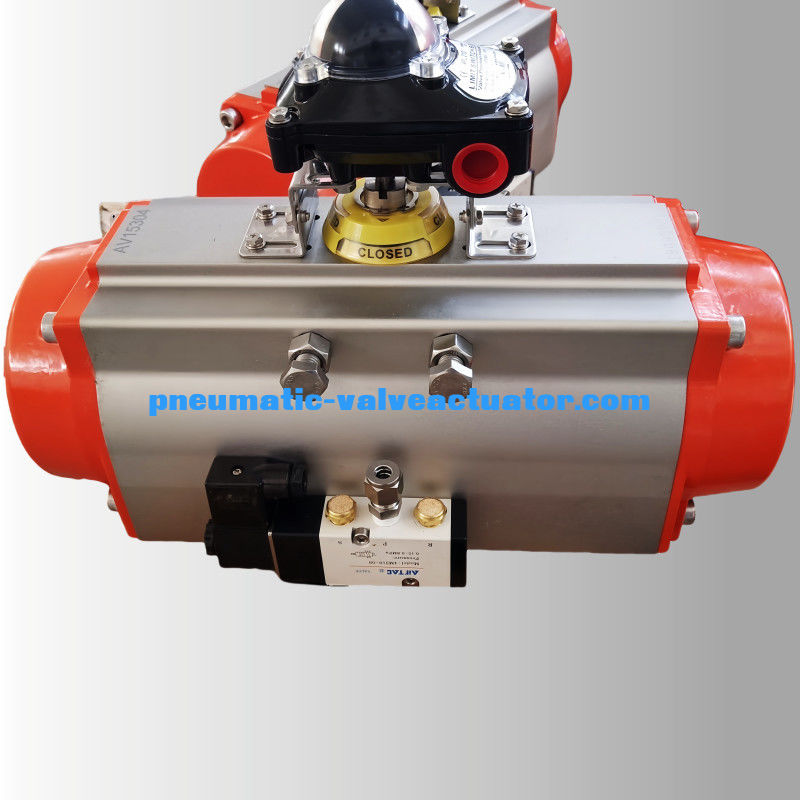

Rack And Pinion Quarter-Turn Pneumatic Rotary Actuator Control Valves
Pneumatic actuator
| Bahan |
Paduan aluminium yang diekstrusi |
| Sudut Rotasi |
0 ~ 90 derajat |
| Struktur |
penggerak putar rack dan pinion |
| Tekanan Kerja |
2 ~ 8bar |
| Pengolahan Permukaan |
Hard anodizing |
| Suhu Kerja |
Suhu normal: -20oC ((-4°F) ~ 80oC (+176°F);
Suhu tinggi: -15oC ((+5°F) ~ 150oC (+302°F);
Suhu rendah: -40oC ((-104°F) ~ 80oC (+176°F). |
| Hubungan |
NAMUR, ISO5211 dan DIN3337 |
| Aplikasi |
katup bola, katup kupu-kupu, dan mesin putar |
| Warna cangkir |
abu-abu, hitam, biru langit, biru gelap, merah, oranye |
Konstruksi Aktuator Pneumatik
1, Indikator
Indikator posisi aktuator pneumatik dengan NAMUR nyaman untuk memasang aksesori seperti kotak Limit Switch, positioner dan sebagainya.
2, Pinion
Pneumatic actuator pinion adalah presisi tinggi dan integratif, terbuat dari baja paduan nikel, sepenuhnya sesuai dengan standar terbaru dari ISO5211, DIN3337, NAMUR.Dimensi dapat disesuaikan dan stainless steel tersedia.
3, Badan Aktuator
Menurut persyaratan yang berbeda, paduan aluminium yang diekstrusi ASTM6005.bubuk poliester dicat (berbagai warna tersedia seperti biru, oranye, kuning dll ), PTFE atau Nikel dilapisi.
4, Endcaps
Pneumatic actuator Die-casting aluminium bubuk poliester dicat dalam warna yang berbeda, PTFE atau Nikel dilapisi.
5, Piston
Piston rack kembar terbuat dari aluminium die-casting yang diolah dengan Hard anodized atau terbuat dari baja cor dengan galvanisasi.membalik rotasi dengan hanya membalikkan piston.
6, Penyesuaian perjalanan
Bolt penyesuaian travelstop eksternal yang independen dapat menyesuaikan ± 5° di kedua arah terbuka dan dekat dengan mudah dan tepat.
7, Mata air berkinerja tinggi
Mata air pelapis pra-diisi dibuat dari uji kinerja tinggi untuk tahan korosi dan umur layanan yang lebih lama,yang dapat dihentikan dengan aman dan nyaman untuk memenuhi kebutuhan torsi yang berbeda dengan mengubah jumlah pegas.
8, Bantalan & Panduan
Aluminium Alloy Rack Pinion Pneumatic Actuator Air Quarter Turn Actuator ISO5211/DIN3337 terbuat dari bahan komposit gesekan rendah, umur panjang, untuk menghindari kontak langsung antara logam.Perawatan dan penggantian mudah dan nyaman.
9, O-ring
O-ring karet NBR memberikan operasi tanpa masalah pada rentang suhu standar.
- Desain rack & pinion
- Kompak dan ringan
- Pola pemasangan ISO 5211
- Stop yang dapat disesuaikan untuk posisi terbuka dan tertutup
- Dimensi pemasangan aksesori sesuai dengan spesifikasi NAMUR
- Gigi gigi mesin memberikan umur yang paling lama dan operasi yang lebih lancar
- Kehidupan siklus tinggi dengan bantalan gesekan rendah pada semua permukaan bergerak dan geser
- Mata air yang terkurung keselamatan mencegah bahaya ejeksi yang tidak disengaja selama perawatan
- Desain modular menggunakan bodi dan tutup ujung yang sama untuk versi beraksi ganda dan kembali pegas
- Tahan korosi dengan bodi anodisasi keras, tutup ujung dilapisi PTFE, dan pengikat baja tahan karat
Dimensi Aktuator Pneumatik
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Koneksi udara |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16 × 25 |
M20×25 |
NAMUR G1/2" |
Aplikasi produk
AT seri Pneumatic Actuator terbuat dari piston ganda yang didorong oleh rak dan pinion. Ada dua model.yang bisa sesuai dengan berbagai mudah terbakar, korosif, berdebu, medan magnet yang kuat, radiasi, getaran lingkungan korosif dalam ruangan atau luar ruangan.
Kontrol otomatis di bidang tenaga listrik, petrokimia, metalurgi, minyak bumi, gas, kota, konstruksi, drainase, industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, arsitektur,obat, makanan, gas, penelitian ilmiah, dll.
