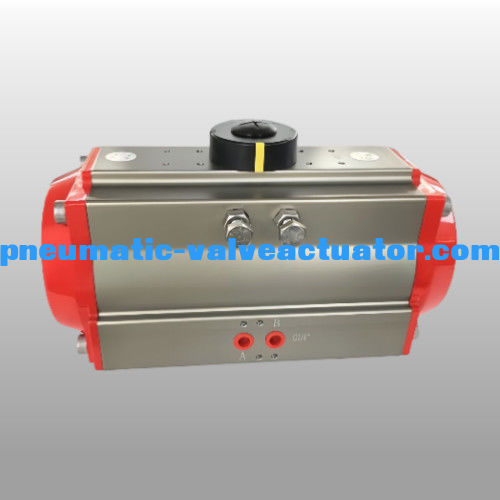

Aluminium Alloy Rotary Stroke Rack dan Pinion Pneumatic Actuator
Pneumatic actuator
| Bahan |
Paduan aluminium yang diekstrusi |
| Sudut Rotasi |
0 ~ 90 derajat |
| Struktur |
penggerak putar rack dan pinion |
| Tekanan Kerja |
2 ~ 8bar |
| Pengolahan Permukaan |
Hard anodizing |
| Suhu Kerja |
Suhu normal: -20oC ((-4°F) ~ 80oC (+176°F);
Suhu tinggi: -15oC ((+5°F) ~ 150oC (+302°F);
Suhu rendah: -40oC ((-104°F) ~ 80oC (+176°F). |
| Hubungan |
NAMUR, ISO5211 dan DIN3337 |
| Aplikasi |
katup bola, katup kupu-kupu, dan mesin putar |
| Warna cangkir |
abu-abu, hitam, biru langit, biru gelap, merah, oranye |
Pernyataan penggunaan dan pemilihan alat penggerak pneumatik rack dan pinion
Melalui penelitian pengembangan dan desain rak dan pinion pneumatik aktuator menggabungkan bahan teknologi terbaru dan ide inovatif.
Kesesuaian penuh dengan spesifikasi terbaru: ISO5211,DIN3337 dan VDINDE-3854,NAMUR
Aluminium ekstrusi intensitas tinggitubuh memilikiyang diasahpermukaan internaldilapisi dengan oksigenasi anode keras untuk umur panjang.LowKoefisiendari gesekan dan cepatkinerja.
Sangat kompak dandimodernisasi konstruksi bersama dengan spesifikasi multi membuatpilihan yang ekonomis dan menguntungkan.
Semua permukaan bertindak mengadopsi bantalan berkualitas tinggiHasilnyadengan gesekan rendah, umur siklus tinggi, dan tidak ada kebisingan
Dua pukulan eksternal independenpenyesuaianbaut dapat dengan mudah dan tepat menyesuaikan ±5°di kedua arah terbuka dan dekat.
Aktuator garis besar yang sama memiliki mode fungsional double acting dan single acting (Spring -Return).
Multi fungsi indikator dengan NAMUR nyaman untuk pemasangan aksesoris.
Musim semi beban pra-dikompresi nyaman untuk pemasangan yang aman dan prosedur merobohkan.
Piston dan tutup ujung aluminium die-casting memiliki intensitas tinggi dan berat ringan.
Bahan O-ring yang berbeda tersedia untuk suhu tinggi dan rendah.
Solenoidkatup mudah dipasang tanpa papan penghubung.
- Desain rack & pinion
- Kompak dan ringan
- Pola pemasangan ISO 5211
- Stop yang dapat disesuaikan untuk posisi terbuka dan tertutup
- Dimensi pemasangan aksesori sesuai dengan spesifikasi NAMUR
- Gigi gigi mesin memberikan umur yang paling lama dan operasi yang lebih lancar
- Kehidupan siklus tinggi dengan bantalan gesekan rendah pada semua permukaan bergerak dan geser
- Mata air yang terkurung keselamatan mencegah bahaya ejeksi yang tidak disengaja selama perawatan
- Desain modular menggunakan bodi dan tutup ujung yang sama untuk versi beraksi ganda dan kembali pegas
- Tahan korosi dengan bodi anodisasi keras, tutup ujung dilapisi PTFE, dan pengikat baja tahan karat
Dimensi Aktuator Pneumatik
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Koneksi udara |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16 × 25 |
M20×25 |
NAMUR G1/2" |
Aplikasi produk
AT seri Pneumatic Actuator terbuat dari piston ganda yang didorong oleh rak dan pinion. Ada dua model.yang bisa sesuai dengan berbagai mudah terbakar, korosif, berdebu, medan magnet yang kuat, radiasi, getaran lingkungan korosif dalam ruangan atau luar ruangan.
Kontrol otomatis di bidang tenaga listrik, petrokimia, metalurgi, minyak bumi, gas, kota, konstruksi, drainase, industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, arsitektur,obat, makanan, gas, penelitian ilmiah, dll.
