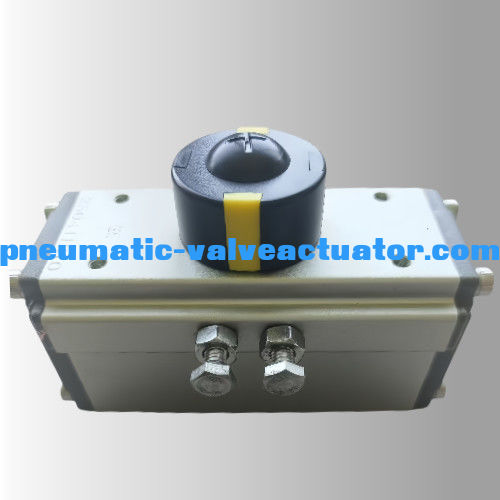

AT40 Double Acting Rack dan Pinion Pneumatic Actuator untuk Valve
Pneumatic actuator
| Bahan |
Paduan aluminium yang diekstrusi |
| Sudut Rotasi |
0 ~ 90 derajat |
| Struktur |
penggerak putar rack dan pinion |
| Tekanan Kerja |
2 ~ 8bar |
| Pengolahan Permukaan |
Hard anodizing |
| Suhu Kerja |
Suhu normal: -20oC ((-4°F) ~ 80oC (+176°F);
Suhu tinggi: -15oC ((+5°F) ~ 150oC (+302°F);
Suhu rendah: -40oC ((-104°F) ~ 80oC (+176°F). |
| Hubungan |
NAMUR, ISO5211 dan DIN3337 |
| Aplikasi |
katup bola, katup kupu-kupu, dan mesin putar |
| Warna cangkir |
abu-abu, hitam, biru langit, biru gelap, merah, oranye |
Pemancar pneumatik beraksi ganda
CCW
Udara ke Pelabuhan A memaksa piston ke luar, menyebabkan pinion untuk berputar melawan arah jarum jam sementara udara sedang dikosongkan dari Pelabuhan B.
Udara ke Pelabuhan B memaksa piston ke dalam, menyebabkan pinion untuk berputar searah jarum jam sementara udara sedang habis dari Pelabuhan A.
CW
Udara ke Pelabuhan A memaksa piston ke luar, menyebabkan pinion untuk berputar searah jarum jam sementara udara sedang dikosongkan dari Pelabuhan B.
Udara ke Pelabuhan B memaksa piston ke dalam, menyebabkan pinion untuk berputar melawan arah jarum jam sementara udara sedang dikosongkan dari Pelabuhan A.
Pemancar pneumatik pengembalian pegas
CCW
Udara ke port A memaksa piston ke luar, menyebabkan pegas untuk mengompres, Pinion berputar ke arah jarum jam sementara udara sedang dikosongkan dari port B.
Kehilangan tekanan udara di pelabuhan A, energi yang tersimpan di pegas memaksa piston ke dalam.
CW
Udara ke port B memaksa piston ke luar, menyebabkan pegas untuk mengompres, Pinion berputar melawan arah jarum jam sementara udara sedang dikosongkan dari port B.
Kehilangan tekanan udara di pelabuhan A, energi yang tersimpan di pegas memaksa piston ke dalam.
Fitur Utama
- Hidup siklus kerja yang tinggi, hingga 1,000,000 siklus
- Model beraksi ganda dan spring return
- Pemasangan langsung pada katup: DIN/ISO 5211, DIN 3337 (F03 sampai F25)
- Pemasangan solenoid dan saklar batas NAMUR
- Diamond & drive output persegi pada semua unit
- Standar penyesuaian dua langkah pada semua unit
- Indikator Posisi Visual (Terbuka/Tutup)
Dimensi Aktuator Pneumatik
| Model |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Koneksi udara |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16 × 25 |
M20×25 |
NAMUR G1/2" |
Aplikasi produk
AT seri Rack & Pinion Pneumatic Actuator terbuat dari piston ganda yang digerakkan oleh rak dan pinion. Ada dua model.yang bisa sesuai dengan berbagai mudah terbakar, korosif, berdebu, medan magnet yang kuat, radiasi, getaran lingkungan korosif dalam ruangan atau luar ruangan.
Kontrol otomatis di bidang tenaga listrik, petrokimia, metalurgi, minyak bumi, gas, kota, konstruksi, drainase, industri kimia, penyulingan minyak, pertambangan, pembangkit listrik, metalurgi, arsitektur,obat, makanan, gas, penelitian ilmiah, dll.
