OEM Double Action Pneumatic Actuator Aluminium Alloy Rack Pinion Type

Tempat asal	Cina
Nama merek	OEM
Sertifikasi	CE,ATEX,ISO9001
Nomor model	AT32-AT400

Rincian produk

Jenis:

tindakan ganda tindakan tunggal

Bahan:

Aluminium paduan

Struktur:

Rak & Pinion

Aplikasi:

Katup Kontrol Otomatis

Kekuatan:

Pneumatik

Suhu:

Suhu normal, suhu rendah, suhu tinggi

Media:

minyak atau air hidrolik

Warna:

Ral5021.blue, abu -abu, sesuai dengan persyaratan pelanggan, disesuaikan

Ukuran:

32mm hingga 400mm

Menyoroti:

OEM Pneumatic Rack And Pinion Actuator

Akturator katup pneumatik efek ganda

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1 PCS

Harga

10-2000

Kemasan rincian

Busa+kotak karton+kasing kayu

Waktu pengiriman

3-7 hari

Syarat-syarat pembayaran

T/T

Menyediakan kemampuan

1000PCS PER HARI

Deskripsi Produk

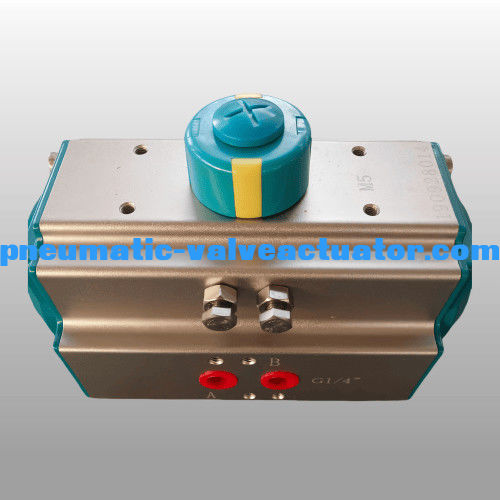

OEM Pneumatic Rack And Pinion Actuator Double Effect Valve Actuators

Spesifikasi Produk

Aktuator Pneumatik seri AT dirancang untuk piston ganda yang digerakkan oleh rak dan pinion, tersedia dalam model Aksi Ganda dan Pegas Balik. Cocok untuk berbagai lingkungan termasuk kondisi mudah terbakar, korosif, berdebu, medan magnet kuat, radiasi, dan getaran, baik di dalam maupun di luar ruangan.

Atribut	Nilai
Tipe	Aksi Ganda Aksi Tunggal
Material	Aluminium Alloy
Struktur	Rak & Pinion
Aplikasi	Katup kontrol otomatis
Daya	Pneumatik
Suhu	Suhu Normal, Suhu Rendah, Suhu Tinggi
Media	Oli hidrolik atau air
Warna	RAL5021.biru, abu-abu, sesuai dengan kebutuhan pelanggan, disesuaikan
Ukuran	32mm hingga 400mm

Model AT052 Rack And Pinion Pneumatic Actuator

Aktuator katup efek ganda berkinerja tinggi yang dirancang untuk kontrol presisi dalam aplikasi industri.

Spesifikasi Utama

Material	Paduan Aluminium ekstrusi
Sudut Putar	0~90 derajat
Struktur	Aktuator putar rak dan pinion
Tekanan Kerja	2~8bar
Perawatan Permukaan	Anodisasi keras
Suhu Kerja	Suhu Normal: -20ºC(-4°F) ~ 80ºC (+176°F) Suhu Tinggi: -15ºC(+5°F) ~ 150ºC (+302°F) Suhu Rendah: -40ºC(-104°F) ~ 80ºC (+176°F)
Koneksi	NAMUR, ISO5211 dan DIN3337
Aplikasi	Katup bola, katup kupu-kupu, dan mesin putar
Pilihan Warna	Abu-abu, hitam, biru langit, biru tua, merah, oranye

Fitur Produk

Kesesuaian penuh dengan spesifikasi ISO5211, DIN3337, VDINDE-3854, dan NAMUR
Bodi aluminium intensitas tinggi yang diekstrusi dengan lapisan anodized keras untuk daya tahan
Koefisien gesekan rendah dan kinerja cepat
Konstruksi kompak, modern dengan berbagai spesifikasi
Bantalan berkualitas tinggi untuk gesekan rendah, masa pakai siklus tinggi, dan pengoperasian yang tenang
Baut penyetelan langkah eksternal untuk penyesuaian ±5° yang presisi
Tersedia dalam model aksi ganda dan aksi tunggal (pegas balik)
Indikator multi-fungsi dengan NAMUR untuk pemasangan aksesori yang mudah
Pegas beban pra-tekan untuk pemasangan dan pembongkaran yang aman
Piston dan tutup ujung aluminium die-cast untuk kekuatan dan ringan
Berbagai bahan O-ring tersedia untuk persyaratan suhu yang berbeda
Pemasangan katup solenoid langsung tanpa papan penghubung

Dimensi Teknis

Model	A	B	C	D	H × I	G	N	J	K	L	M	Koneksi udara
ATO32	110	45	45	20	50 ×25	12	9	Æ36		M5 ×7.5		G1/8 "
AT040	122	60	65	20	80 ×30	14	11	Æ50	Æ36	M6 ×10	M5 ×7.5	NAMUR G1/4 "
AT052	147	72	72	20	80 ×30	14	11	Æ50	Æ36	M6 ×10	M5 ×7.5	NAMUR G1/4 "
AT063	172	88	83	20	80 ×30	18	14	Æ70	Æ50	M8 ×13	M6 ×10	NAMUR G1/4 "
AT075	184	100	95	20	80 ×30	20	14	Æ70	Æ50	M8 ×13	M6 ×10	NAMUR G1/4 "
AT083	204	109	103	20	80 ×30	21	17	Æ70	Æ50	M8 ×13	M6 ×10	NAMUR G1/4 "
AT092	262	117	109	20	80 ×30	22	17	Æ70	Æ50	M8 ×13	M6 ×10	NAMUR G1/4 "
AT105	268	133	121	20	80 ×30	26	22	Æ102	Æ70	M10 ×16	M8 ×13	NAMUR G1/4 "
AT125	301	155	143	20	80 ×30	27	22	Æ102	Æ70	M10 ×16	M8 ×13	NAMUR G1/4 "
AT140	394	173	152	20	80 ×30	32	27	Æ125	Æ102	M12 ×20	M10 ×16	NAMUR G1/4 "
AT160	458	198	174	20	80 ×30	34	27	Æ125	Æ102	M12 ×20	M10 ×16	NAMUR G1/4 "
AT190	528	232	206	30	130 ×30	40	36	Æ140		M16 ×24		NAMUR G1/4 "
AT210	532	257	226	30	130 ×30	40	36	Æ140		M16 ×24		NAMUR G1/4 "
AT240	660	291	260	30	130 ×30	50	46	Æ165		M20 ×25		NAMUR G1/4 "
AT270	740	330	294	30	130 ×30	50	46	Æ165		M20 ×25		NAMUR G1/2 "
AT300	798	354	336	30	130 ×30	60	46	Æ165		M20 ×25		NAMUR G1/2 "
AT350	880	408	385	30	130 ×30	60	46	Æ165		M20 ×25		NAMUR G1/2 "
AT400	950	464	516	30	130 ×30	60	55	Æ254	Æ165	8-M16 ×25	M20 ×25	NAMUR G1/2 "
